A Norma de Desempenho NBR 15575-4 estabelece uns requisitos de desempenho acústico para os sistemas de piso entre unidades habitacionais, tanto para isolamento a ruído aéreo, como para isolamento a ruído de impacto.

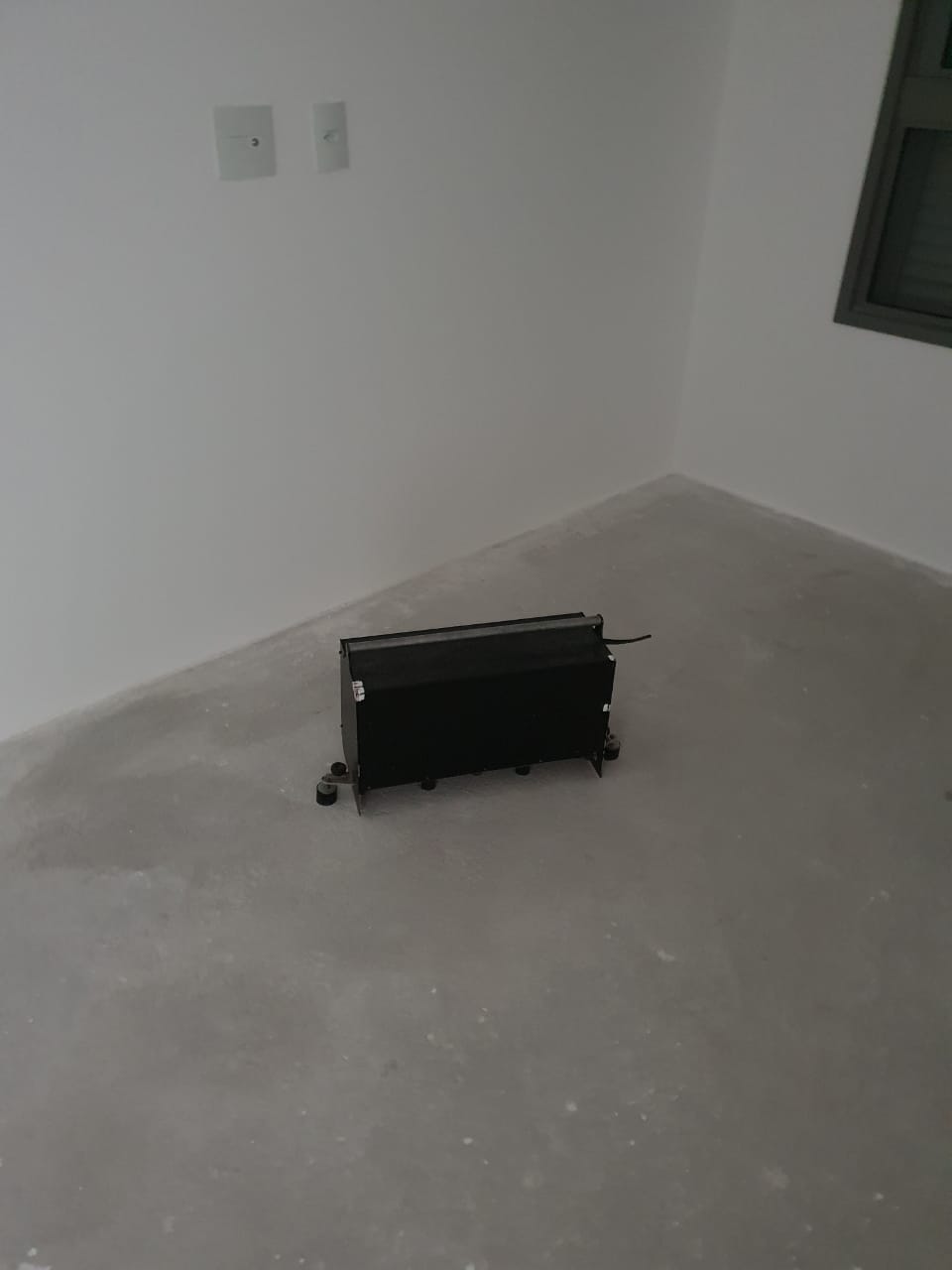

Em relação ao isolamento a ruído de impacto, a norma fixa um nível de desempenho mínimo obrigatório (M) de nível de pressão de impactos padronizada – L’nT,w ≤ 80dB, medido conforme a norma ISO 16283-2, o que basicamente significa que com a máquina de impacto padronizada ou “tapping machine” operando na unidade superior, o nível sonoro na unidade inferior deverá ser inferior a 80dB, com as correspondentes correções estabelecidas na norma ISO.
No caso de sistemas de piso separando áreas de uso coletivo (atividades de lazer e esportivas, tais como home theater, salas de ginástica, salão de festas, salão de jogos, banheiros e vestiários coletivos, cozinhas e lavanderias coletivas) sobre unidades habitacionais autônomas, o isolamento acústico para atender o nível de desempenho mínimo obrigatório (M) deve ser L’nT,w ≤ 55dB. Este caso acontece tipicamente em áreas de lazer na cobertura, localizadas sobre unidades habitacionais.
A título informativo, a norma NBR15575 também estabelece nos sus anexos uns níveis de desempenho intermediário (I) e superior (S) para aqueles empreendimentos que voluntariamente queiram fornecer um maior conforto acústico aos seus usuários através de um melhor desempenho acústico, com a esperança de que esses padrões fossem adotados pelos empreendimentos de um padrão mais elevado e reservando o nível mínimo obrigatório para a habitação popular.

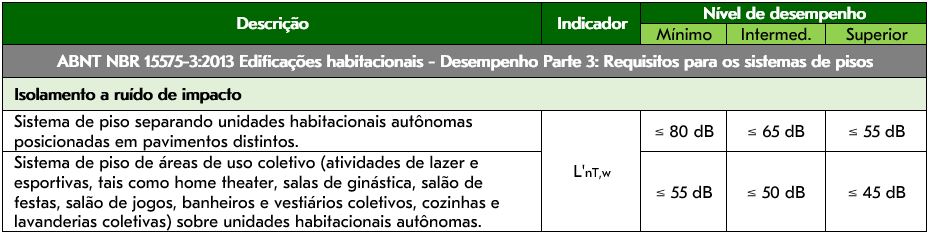

A tabela a seguir apresenta os requisitos e níveis de desempenho de isolamento a ruído de impacto para os sistemas de piso.
No caso de atendimento aos requisitos mínimos obrigatórios de isolamento acústico entre unidades (L’nT,w ≤ 80dB) as soluções tradicionais de laje com contra-piso aderido ou laje zero é a mais utilizada, sendo que as espessuras para atender variam em função de diferentes fatores como tamanhos dos ambientes, geometrias, tipologias de paredes, e junções dos elementos construtivos, e que resulta necessária a realização de cálculos acústicos para conhecer qual será o desempenho em cada caso especifico, já que não existe receita de bolo.
Já no caso de querer atender os níveis intermediário e superior entre unidades, ou o requisito obrigatório entre uma área de lazer de cobertura e a unidade inferior aparece recorrentemente a pergunta de se resulta possível atender o desempenho requerido fazendo uma solução de laje (ou de laje com contra-piso aderido) de uma espessura superior, no lugar de fazer uma solução mais sofisticada como é o contra-piso flutuante.
As imagens a seguir apresentam os resultados dos cálculos de isolamento acústico a ruído de impacto das diferentes espessuras de laje zero para atender os níveis de desempenho mínimo (M), intermediário (I) e superior (S) em um ambiente de 9m2.
Observamos que a o atendimento aos níveis de desempenho intermediário e superior, assim como ao mínimo obrigatório para áreas de lazer na cobertura não resulta viáveis com soluções tradicionais, sendo os contra-pisos flutuantes as soluções mais adequadas para estes casos.
#contrapisoflutuante #nbr15575 #desempenhoacustico #isolamentoacustico
