A Norma de Desempenho NBR 15575-4 estabelece que o descritor para avaliar o isolamento acústico de fachadas é o D2m,nT,w medido conforme as normas ISO 16283-3:2016 Acoustics — Field measurement of sound insulation in buildings and of building elements — Part 3: Fachade sound insulation e ISO 717-1 Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne sound insulation.
O D2m,nT,w – significa diferença padronizada de nível ponderada a 2 m, mas sabe de onde vem a formatação do descritor e o que significa o texto subscrito?
D (Diferença de níveis sonoros): Basicamente, o resultado de um ensaio de isolamento acústico de uma divisória é uma subtração entre o nível sonoro existente entre do lado da divisória onde está localizada a fonte sonora (L1), também chamado emissor e o ambiente receptor (L2). D também e conhecido como isolamento bruto sendo a diferença do nível sonoro a um lado e outro da divisória.

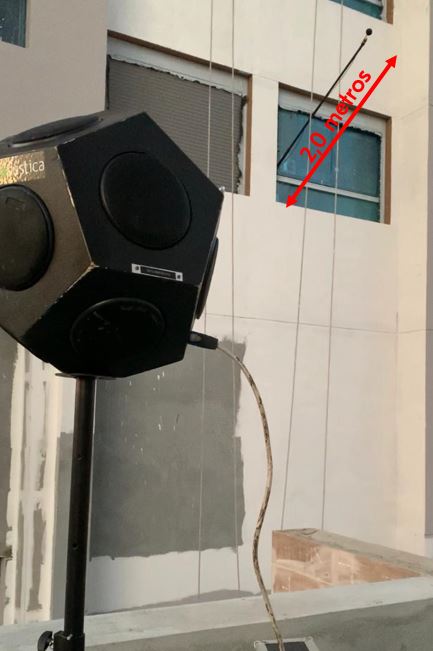

2m (2 metros): Porque conforme a norma de ensaio o nível sonoro externo (emissor) deve ser medido a uma distância de 2 metros da fachada.
nT (standarized ou padronizado, com um valor de referência do tempo de reverberação – T): O nível sonoro registrado no ambiente receptor pode se ver amplificado ou abafado em função de se o ambiente receptor é muito reverberante (ambientes vazios com superfícies muito reflexivas) ou pouco reverberante (ambientes mobiliados, com camas, sofás, carpetes, cortinas, etc.), e o resultado do ensaio variaria para cada condição, o que não seria muito prático. Para conseguir independizar o resultado da condição de mobília do ambiente receptor, medimos o tempo de reverberação no ambiente receptor e o comparamos com o tempo de reverberação de referência típico para ambientes mobiliados cujo valor é de 0,5 segundos, considerando que a condição normal de uso dos ambientes será com mobília.

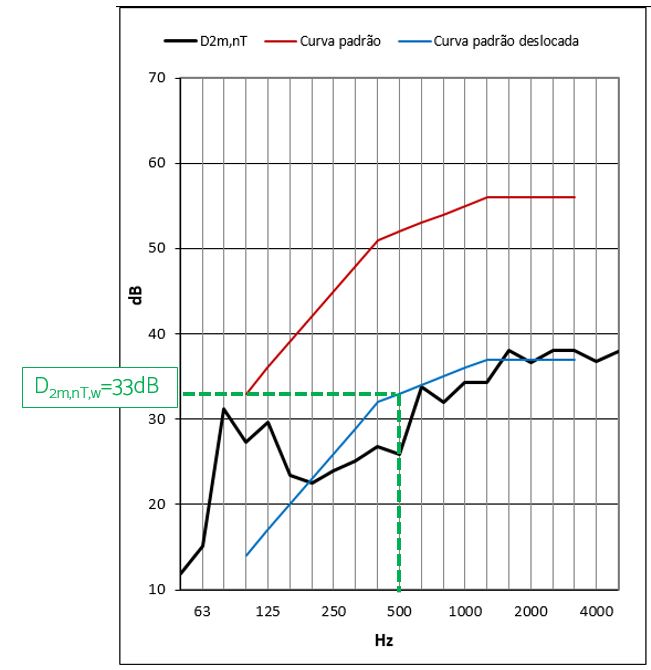

w (weighted ou ponderado): Significa que o resultado é um único valor global. Quando realizamos um ensaio de isolamento acústico medimos os níveis sonoros nas diferentes frequências em bandas de 1/3 de oitava entre de 50Hz até 5000Hz, o que significa que obtemos uma curva de isolamento D2m,nT com 21 valores diferentes, um para cada banda de frequência, porém as normas de edificação geralmente estabelecem seus requisitos de isolamento em forma de valor numérico único, assim que para poder comparar, precisamos transformar nosso conjunto de 21 resultados em um único valor global. Esse procedimento se encontra na norma ISO 717-1 e permite permitindo calcular um valor global a partir da comparação da curva de isolamento com uma curva padrão de referência.
Complementarmente, a norma ISO 717-1 exige fornecer, alem do resultado global do D2m,nT,w, os índices de adaptação espectral (C, Ctr), porém eles não são utilizados no Brasil para efeitos da Norma de Desempenho NBR 15.575, mas são utilizados em alguns outros países.
C (Índice de adaptação espectral a ruído rosa): Serve para corrigir o valor global D2m,nT,w no caso que o ruído a ser isolado fosse de voz humana. Isso é assim porque se considera que a composição espectral da voz humana e similar ao do ruído rosa.
Ctr (Índice de adaptação espectral a ruído de tráfego): Serve para corrigir o valor global D2m,nT,w no caso que o ruído a ser isolado fosse um ruído de tráfego padronizado.
Assim, quando temos um resultado de isolamento acústico de uma fachada de D2m,nT,w=33 (-2,-6) dB significa que seu desempenho de isolamento acústico é 33dB, mas que se fosse para isolar ruído de vozes humanas seria de 31dB, e para isolar o ruído de tráfego, que possui mais energia nas baixas frequências, seria de 27dB.
