Neste mês de agosto foi a apresentada na ABNT a proposta de texto normativo de desempenho acústico para revisão da Norma de Desempenho NBR 15575 que deverá ser aprovada ainda esse ano.
Adiantamos que a proposta de revisão não contempla mudanças representativas, nem de requisitos, senão que trata de definir melhor alguns aspectos que não estão claros ou apresentam duvidas de interpretação na versão atual:
Vamos ver o que mudou:
ASPECTOS GERAIS
1. Referências normativas
Serão atualizadas com as novas versões das normas nacionais e internacionais de ensaios e medições acústicas em vigor e incluídas normas de procedimentos de cálculos acústicos para assistência nos projetos. No final da matéria colocamos a tabela com as normas atualizadas na proposta de revisão.
2. Níveis de desempenho
Os níveis de desempenho Mínimo (M), Intermediário (I) e Superior (S), passarão a ser níveis de desempenho C, B e A
3. Ambientes com vários usos (lofts, studios, quitenetes, sala/cozinha, etc.)
Prevalecerá o uso de maior sensibilidade devendo ser atendido o requisito mais restritivo. Ou seja, um Studio será considerado como um dormitório para efeitos de desempenho acústico.
NBR 15575-3: REQUISITOS PARA OS SISTEMAS DE PISOS
| VERSÃO ATUAL – NBR 15575-3:2003 | PROPOSTA DE REVISÃO – NBR 15575-3:2020 |
| Não estava claro se os requisitos de isolamento acústico a ruído de impacto (L’nT,w) deveriam ser atendidos para todos os ambientes da unidade ou somente para os dormitórios. | Se específica que os requisitos de isolamento acústico a ruído de impacto (L’nT,w) devem ser atendidos para dormitórios e salas. |
| Não existe nenhum método de cálculo para estimar o isolamento acústico a ruído aéreo (DnT,w) de sistemas de piso do empreendimento na fase de projeto. | O Anexo E (Informativo) propõe a metodologia de cálculo da norma ISO 12354-1 que permite estimar o desempenho de isolamento acústico a ruído aéreo (DnT,w) das edificações a partir das caraterísticas dos elementos construtivos que o compõem, assim como das suas geometrias e dimensões. |
| Não existe nenhum método de cálculo para estimar o isolamento acústico a ruído de impacto (L’nT,w) de sistemas de piso do empreendimento na fase de projeto. | O Anexo E (Informativo) propõe a metodologia de cálculo da norma ISO 12354-2 que permite estimar o desempenho de isolamento acústico a ruído de impacto (L’nT,w) das edificações a partir das caraterísticas dos elementos construtivos que o compõem, assim como das suas geometrias e dimensões. |
NBR 15575-4: REQUISITOS PARA OS SISTEMAS DE VEDAÇÃO VERTICAL INTERNAS E EXTERNAS
a) Vedações internas – paredes:
| VERSÃO ATUAL – NBR 15575-4:2003 | PROPOSTA DE REVISÃO – NBR 15575-4:2020 |
| Verificação de antedimento mediante ensaio de isolamento a ruído aéreo realizado em laboratório (Rw) e mediante ensaio de campo (DnT,w). | O único método para avaliação do desempenho de isolamento acústico a ruído aéreo é o ensaio de campo (DnT,w). |
| O requisito de isolamento a ruído aéreo (DnT,w) para “Conjunto de paredes e portas de unidades distintas separadas pelo hall (obtida entre as unidades)” e de 40dB para qualquer situação. | Requisito diferente em função de se no Conjunto de paredes e portas de unidades distintas separadas pelo hall existe ambiente dormitório (45dB) ou não (40dB). |
| Não existe nenhum método de cálculo para estimar o isolamento acústico a ruído aéreo (DnT,w) de sistemas de piso do empreendimento na fase de projeto. | O Anexo E (Informativo) propõe a metodologia de cálculo da norma ISO 12354-1 que permite estimar o desempenho de isolamento acústico a ruído aéreo (DnT,w) das edificações a partir das caraterísticas dos elementos construtivos que o compõem, assim como das suas geometrias e dimensões. |
| O Anexo E (Informativo) apresentava uns valores de referência para atendimento aos requisitos em função do isolamento acústico a ruído aéreo ensaiado em laboratório (Rw), seguindo o critério de que Rw da parede deveria ser 5dB maior que o requisito.
Exemplo: Para atender um requisito de DnT,w = 45dB precisamos de uma parede de Rw≥50dB
|
O Anexo E (Informativo) apresentava uns valores de referência (Rw) informando que eles não constituem garantia de atendimento aos requisitos e recomendando a realização dos cálculos pela metodologia estabelecida na norma NBR 12354-1.
Os valores de referência de Rw são diferentes para: – Sistemas pesados (≥60 kg/m2): Rw+4dB – Sistemas leves (<60 kg/m2): Rw+8dB
|
b) Vedações externas – fachadas:
| VERSÃO ATUAL – NBR 15575-4:2003 | PROPOSTA DE REVISÃO – NBR 15575-4:2020 |
| As classes de ruído são subjetivas em função da distância do empreendimento as fontes d ruído. | As classes de ruído passam a ter valores objetivos em dB’s, de níveis sonoros, através do descritor Ld,inc (nível sonoro de longa duração incidente na fachada em horário diurno) |
| Classes de ruído I, II, e III | Se inclui uma nova classe de ruído IV de 71 a 75 dB de ruído externo, sendo que seu requisitos de isolamento deve ser o necessário para obter um nível sonoro interno nos dormitórios de 40dB.
(Exemplo: Se o ruído externo e de 73dB o isolamento acústico da fachada deverá ser de 33dB). |
| Não existem requisitos de isolamento acústico para salas. | Para as classes de ruído III e IV existe requisito de isolamento acústico também para as salas, que será 5dB mais permissivo que para os dormitórios. |
| Não contempla os limites legais de ruído no local da habitação. | Se os níveis sonoros incidentes na fachada em uma determinada região são inferiores aos limites legais, se deverá adotar o limite legal como nível sonoro incidente para a obtenção da classe de ruído. |
| Não contempla compatibilização entre ventilação e isolamento acústico da fachada | Em ambientes com necessidade de ventilação permanente, a mesma deverá ser compatibilizada para atender aos requisitos de isolamento acústico. |
| Não existe nenhum método de cálculo para estimar o isolamento acústico a ruído aéreo (D2m,nT,w) de sistemas de piso do empreendimento na fase de projeto. | O Anexo E (Informativo) propõe a metodologia de cálculo da norma ISO 12354-1 que permite estimar o desempenho de isolamento acústico a ruído aéreo (D2m,nT,w) das edificações a partir das caraterísticas dos elementos construtivos que o compõem, assim como das suas geometrias e dimensões. |
| O Anexo E (Informativo) apresentava uns valores de referência para atendimento aos requisitos em função do isolamento acústico a ruído aéreo ensaiado em laboratório da parede (Rw), seguindo o critério de que Rw da parede deveria ser 5dB maior que o requisito.
Exemplo: Para atender um requisito de D2m,nT,w = 25dB (Classe II) precisamos de uma parede de Rw≥30dB
|
O Anexo E (Informativo) apresentava uns valores de referência de Rw composto (conjunto parede + esquadria) seguindo o critério de que o Rw composto deveria ser 5dB maior que o requisito.
Exemplo: Para atender um requisito de D2m,nT,w = 25dB (Classe II) precisamos que o conjunto parede+esquadria seja Rw ≥30dB
|
| Não especifica como deve ser realizada a determinação da classe de ruído. | O Anexo E (Informativo) contém um item de boas práticas para caraterização do nível sonoro incidente na fachada do empreendimento para obtenção da classe de ruido. |
| – | O Anexo E (Informativo) propõe uma metodologia simplificada para determinação da classe de ruído de empreendimentos cujo nível de exposição seja muito baixo por estar muito distantes das fontes de ruído. |

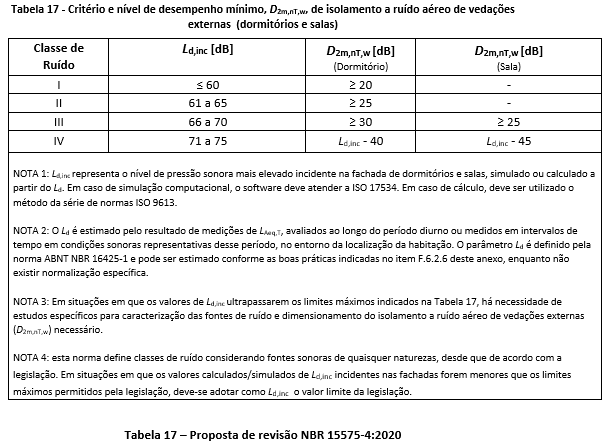

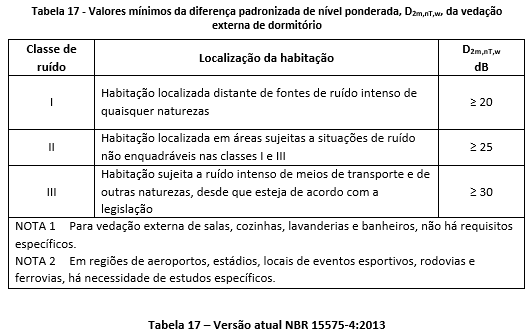

A seguir podemos ver a diferença entre as tabelas da norma atual e a nova proposta:
NBR 15575-4: REQUISITOS PARA OS SISTEMAS DE COBERTURAS
São propostas as mesmas modificações para isolamento acústico de fachadas da NBR 15575-3 e para isolamento acústico de sistemas de piso da NBR 15575-3
CONCLUSÕES:
- Os requisitos não mudaram, continuam os mesmos da versão 2013;
- A norma propõe metodologias de cálculo para estimar o desempenho acústico das edificações, porém o procedimento válido para verificar o atendimento aos requisitos continuam sendo os ensaios acústicos de campo;
- Em ambientes com vários usos (p.e. estúdios), prevalece o uso mais sensível.
ATUALIZAÇÃO DE REFERÊNCIAS NORMATIVAS
| VERSÃO ATUAL – NBR 15575:2003 | PROPOSTA DE REVISÃO – NBR 15575:2020 |
| ABNT NBR 10151, Acústica – Avaliação do ruído em áreas habitadas, visando o conforto da comunidade – Procedimento | ABNT NBR 10151, Acústica – Medição e avaliação de níveis de pressão sonora em áreas habitadas — Aplicação de uso geral |
| ABNT NBR 10152, Níveis de ruído para conforto acústico – Procedimento
|
ABNT NBR 10152, Níveis de pressão sonora em ambientes internos a edificações
|
| ISO 10052, Acoustics – Field measurements of airborne and impact sound insulation and of service equipment sound – Survey method. | ABNT NBR ISO 10052, Acústica — Medições em campo de isolamento a ruído aéreo e de impacto e de sons de equipamentos prediais – Método simplificado |
| ISO 16032, Acoustics – Measurement of sound pressure level from service equipment in buildings – Engineering method
|
ABNT NBR ISO 16032, Acústica — Medição de nível de pressão sonora de equipamentos prediais de edificações – Método de engenharia
|
| ISO 140-4, Acoustics – Measurement of sound insulation in buildings and of building elements – Part 4: Field measurements of airborne sound insulation between rooms
|
ABNT NBR ISO 16283-1, Acústica – Medição de campo do isolamento acústico nas edificações e nos elementos de edificações – Parte 1: Isolamento a ruído aéreo
|
| ISO 140-7, Acoustics – Measurement of sound insulation in buildings and of building elements – Part 7: Field measurements of impact sound insulation of floors
|
ISO 16283-2, Acoustics — Field measurement of sound insulation in buildings and of building elements — Part 2: Impact sound insulation
|
| ISO 140-4, Acoustics – Measurement of sound insulation in buildings and of building elements – Part 4: Field measurements of airborne sound insulation between rooms
|
ISO 140-4, Acoustics – Measurement of sound insulation in buildings and of building elements – Part 4: Field measurements of airborne sound insulation between rooms
|
| ISO 12354-1, Building acoustics — Estimation of acoustic performance of buildings from the performance of elements — Part 1: Airborne sound insulation between rooms
|
|
| ISO 12354-2, Building acoustics — Estimation of acoustic performance of buildings from the performance of elements — Part 2: Impact sound insulation between rooms
|
|
| ISO 12354-3, Building acoustics — Estimation of acoustic performance of buildings from the performance of elements — Part 3: Airborne sound insulation against outdoor sound
|
