No passado dia 14 de setembro de 2021 foi publicada a emenda 2021 referente a parte de acústica da Norma de Desempenho NBR 15575. Vamos a analisar o que mudou em relação a versão anterior (2013).
Adiantamos que a revisão 2021 não contempla mudanças representativas de forma ou requisitos, mas trata de definir melhor alguns aspectos que não estão claros ou apresentam duvidas de interpretação da versão 2013:
ASPECTOS GERAIS
1._Aplicação
A nova revisão da norma não se aplica aos projetos de construção protocolados antes da data da publicação nem para aqueles que venham a ser protocolados no prazo de 180 dias. Nesses casos deverá ser usada a versão 2013
2._Referências normativas
Serão atualizadas com as novas versões das normas nacionais e internacionais de ensaios e medições acústicas em vigor e incluídas normas de procedimentos de cálculos acústicos para assistência nos projetos. No final da matéria colocamos a tabela com as normas atualizadas na proposta de revisão.
4._Ambientes com vários usos: lofts, studios, quitinetes, sala/cozinha, etc.
A versão 2021 estabelece que em ambientes que tenham mais de uma função, como lofts, quitinetes, etc. (onde por exemplo sala, cozinha e dormitório estão no mesmo ambiente), sempre prevaleceram os requisitos para o ambiente de maior sensibilidade. Ou seja, que os requisitos a serem atendidos serão os de dormitórios.
NBR 15575-3: REQUISITOS PARA OS SISTEMAS DE PISOS
Métodos disponíveis para avaliação
Para os ensaios de isolamento acústico, tanto pelo método de enganharia como simplificado, a versão anterior (2013) informava que os resultados obtidos restringem-se somente às medições efetuadas, enquanto que na nova versão (2021) se informa que:
Os resultados obtidos restringem-se somente ao sistema avaliado.
Nota: O desempenho acústico de sistemas de piso em uso pode ser afetado por geometria, volumes, detalhes de execução e pelas uniões entre os sistemas da edificação.
O texto anterior vem a dizer que os resultados de um ensaio unicamente são válidos para os locais e unidades que foram ensaiadas.

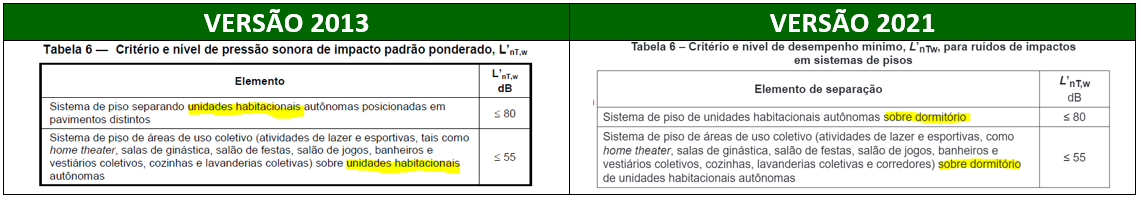

Requisitos de isolamento a ruído de impacto (L’nT,w). Nível de desempenho mínimo (Item 12.3.3)
Os requisitos não mudam, porem o requisito de isolamento acústico a ruído de impacto para os sistemas de piso entre unidades ou entre áreas de lazer e unidades, que na versão 2013 aplicava para toda a unidade, agora aplicará unicamente para os sistemas de piso sobre os dormitórios.

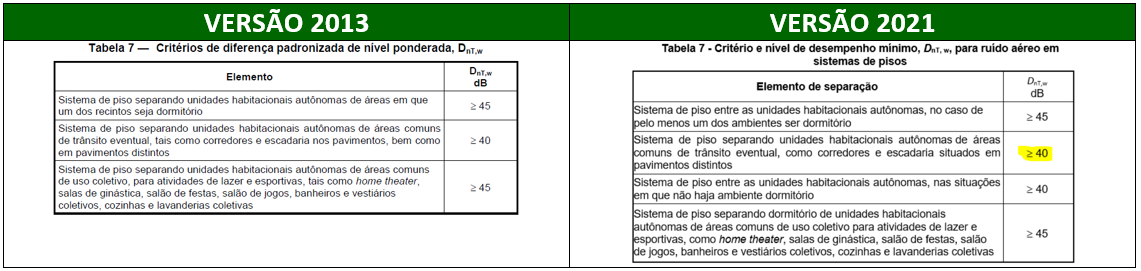

Requisitos de isolamento a ruído aéreo (DnT,w). Nível de desempenho mínimo (Item 12.4.3)
Por coerência com os elementos de separação vertical, se inclui um novo requisito de isolamento acústico a ruído aéreo de 40dB quando o sistema de piso entre unidades separe ambientes não sejam dormitórios.

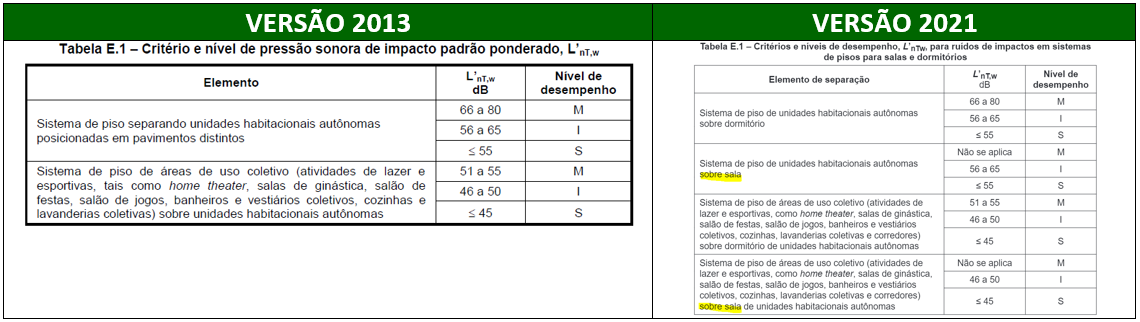

Níveis de desempenho – Isolamento a ruído de impacto. (Anexo E.2.1)
Da mesma forma, enquanto que na versão 2013 os requisitos para atingir os diferentes níveis de desempenho (Mínimo, Intermediário e Superior) aplicavam para a unidade completa, na versão 2021 aplicam somente para dormitórios e salas, sendo que para as salas não se aplica o nível mínimo.

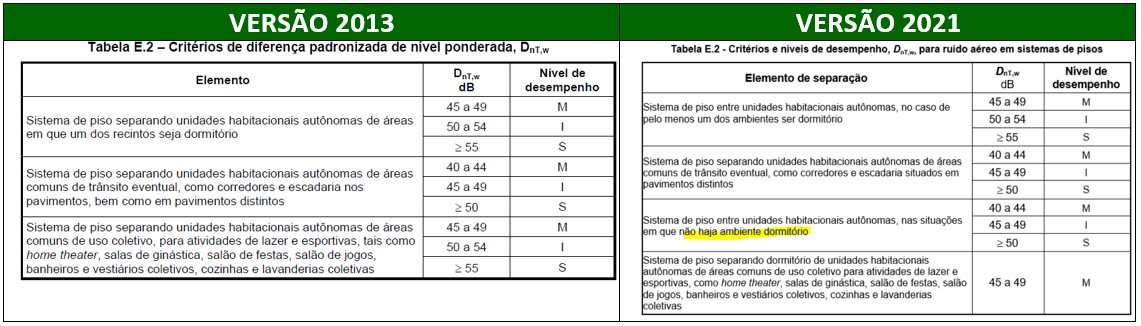

Níveis de desempenho – Isolamento a ruído aéreo. (Anexo E.2.2)
A versão 2021 possui níveis de desempenho diferentes para sistemas de piso que separem unidades onde haja dormitório e onde não haja dormitório.
Método para estimativa do isolamento acústico em sistemas de pisos
Uma das principais novidades, e que a norma apresenta uma metodologia de cálculo de isolamento acústico a ruído aéreo e de impactos para ser utilizada nos estudos de desempenho acústico durante a fase de projeto.

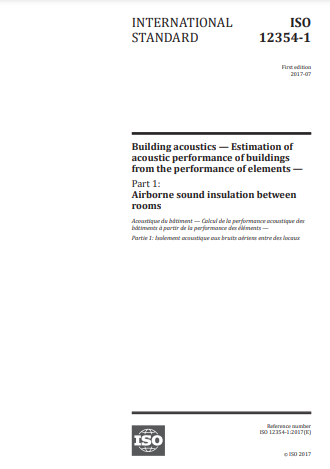

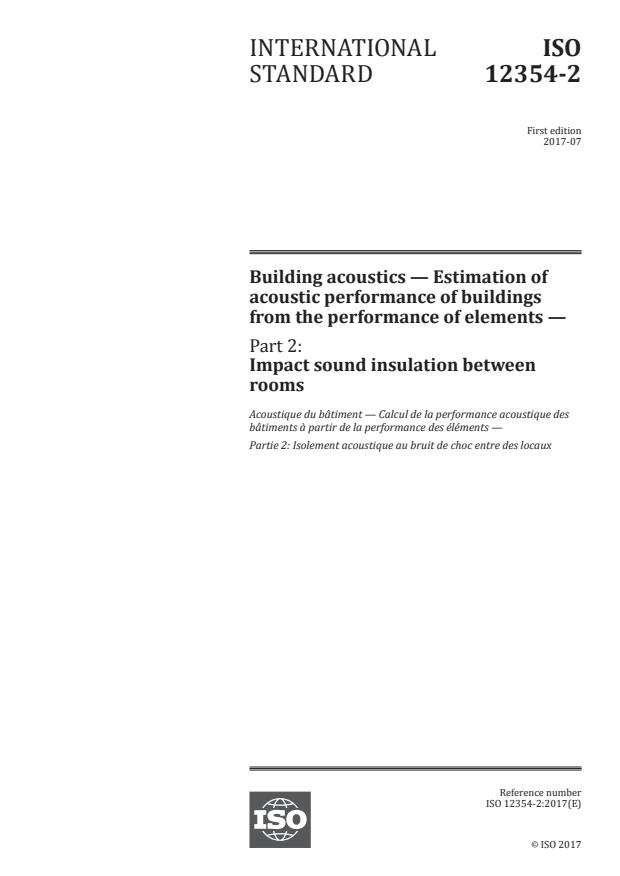

O método de cálculo está baseado nas normas ISO 12354 e permitirá estimar se o projeto do empreendimento atenderá aos requisitos de isolamento acústico da norma, sendo que a ISO 12354-1 será utilizada para estimar o isolamento a ruído aéreo (DnT,w) e a ISO 12354-2 para estimar o isolamento a ruído de impacto (L’nT,w), a partir das siguentes informações do projeto:
a) massa específica e isolamento acústico (R, Rw; Ln, Ln,w) do elemento separador;
b) massa específica e isolamento acústico (R, Rw) do elemento de contorno (flancos);
c) dimensões dos elementos construtivos;
d) tipos de uniões entre os elementos construtivos;
e) geometria e volumetria dos ambientes.
NBR 15575-4: REQUISITOS PARA OS SISTEMAS DE VEDAÇÕES VERTICAIS INTERNAS E EXTERNAS – SVVIE

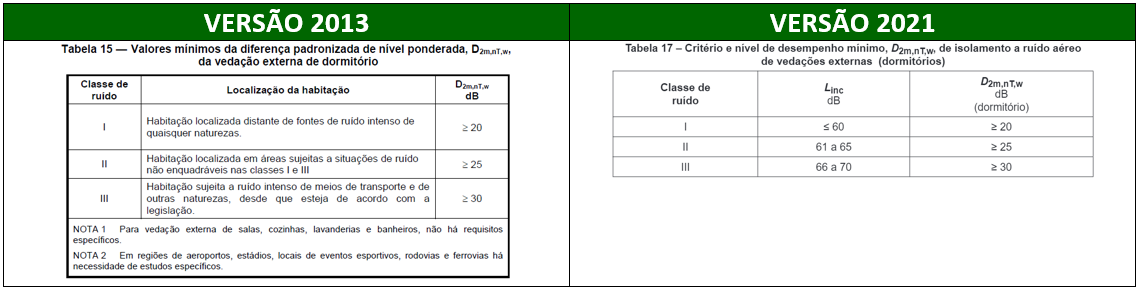

Requisitos de isolamento acústico de vedações externas (D2m,nT,w). Nível de desempenho mínimo (Item 12.3.3)
Outra das principais novidades é que na versão 2021 a classificação acústica do empreendimento para definição do isolamento acústico das fachadas dos dormitórios já não será subjetiva em função de critérios de distância como na versão 2013, senão que será objetiva em função do nível sonoro incidente (Linc) na fachada do empreendimento, o qual poderá ser obtido mediante medições acústicas ou simulações computacionais.
Outra novidade é que para aquelas situações onde o nível sonoro incidente ultrapasse o valor de 70dB, o isolamento acústico a ser atendido para as fachadas dos dormitórios será D2m,nT,w=Linc-40, ou seja, se temos um nível incidente (Linc) de 73dB na fachada do empreendimento, o requisito de isolamento acústico para a fachada dos dormitórios (D2m,nT,w) será de 33dB.
Por último, estabelece que quando o nível sonoro incidente (Linc) seja inferior ao limite legal de ruído nessa área, Linc deverá adotar o valor do limite de ruído. Isso é devido a que a legislação permitiria legalmente operação de atividades que gerem um ruído que atenda o limite legal.

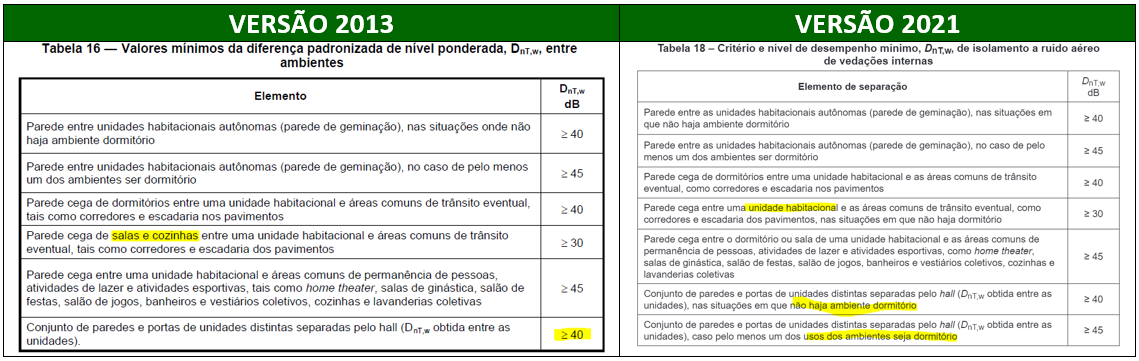

Requisitos de isolamento a ruído aéreo (DnT,w). Nível de desempenho mínimo (Item 12.4.3)
O requisito de isolamento acústico de 30dB que na versão 2013 aplica unicamente para salas e cozinhas, passa a valer para qualquer ambiente que não seja dormitório na versão 2021.
O requisito de isolamento acústico entre unidades separadas por hall passa a ser de40dB para 45dB em caso de que um dos ambientes onde esteja a porta tenha uso de dormitório, como por exemplo, um loft ou quitinete.

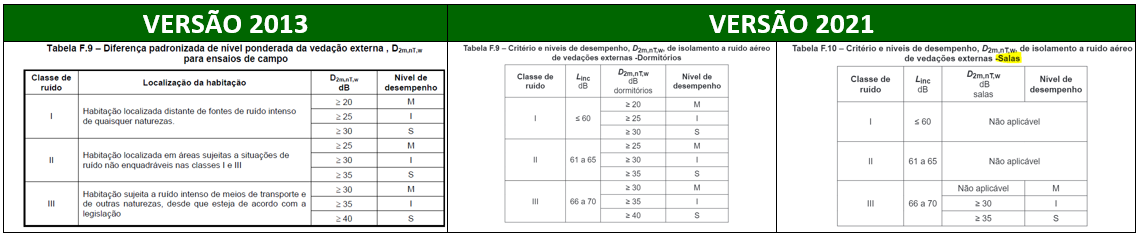

Níveis de desempenho – Isolamento acústico de vedações externas. (Anexo F.6.2)
Os níveis de desempenho para isolamento acústico de fachadas também partem de uma classe de ruído definida em função do ruído incidente, sendo a principal novidade que aparece um nível de desempenho Intermediário e Superior para fachadas de salas de empreendimentos localizados em Classe de Ruído III.
Método alternativo para a determinação da classe de ruído
A norma apresenta um método simplificado para determinação do nível sonoro incidente (Linc) sem medições e/ou simulações computacionais para empreendimentos que por sua localização estejam pouco expostos a fontes de ruído, para o qual devem ser atendidas diversas condições.
O resultado do nível sonoro incidente (Linc) nestes casos seria o do limite legal de ruído ambiental para o período diurno.

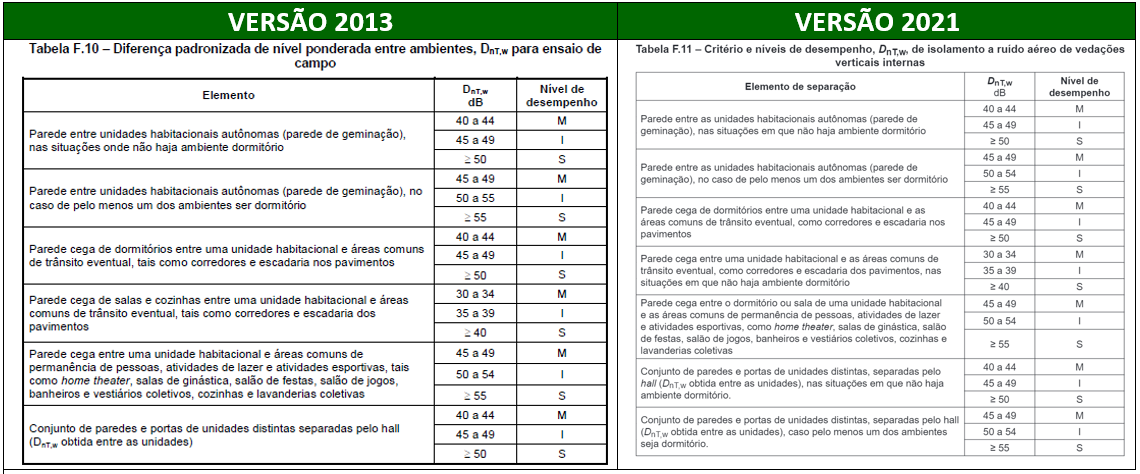

Níveis de desempenho – Isolamento a ruído aéreo de vedações internas. (Anexo F.6.3)

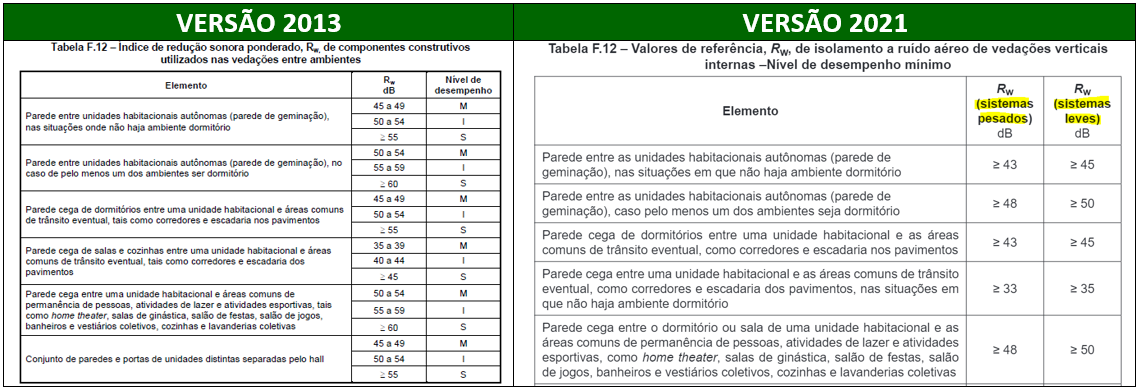

Valores de referência, Rw para vedações verticais. (Anexo F.6.3.5)
A versão 2021 apresenta uma tabela com valores de referência Rw diferentes em função de se o sistema de parede é pesado (acima de 60kg/m2), como alvenaria, ou leve (abaixo de 60kg/m2) como drywall.
A tabela possui uma nota onde informa que a utilização de sistemas com o Rw estabelecido na tabela não garantem o atendimento ao requisito de isolamento acústico a ruído aéreo DnT,w, sendo recomendável a utilização do método de cálculo da ISO 12354, que oferece resultados mais precisos.
Método para estimativa do isolamento acústico em sistemas de pisos
Uma das principais novidades, e que a norma apresenta uma metodologia de cálculo de isolamento acústico a ruído aéreo e de impactos para ser utilizada nos estudos de desempenho acústico durante a fase de projeto.
O método de cálculo está baseado nas normas ISO 12354 e permitirá estimar se o projeto do empreendimento atenderá aos requisitos de isolamento acústico (DnT,w) da norma.
